電磁兼容EMC指令簡介

2014年4月18日，歐盟頒布了新電磁兼容EMC指令2014/30/EU，并于2016年4月20日起強制執行，取代了老指令2004/108/EC，以便適應歐盟新立法框架（New Legislative Framework，NLF）。

EMC的定義

EMC（Electro Magnetic Compatibility），即電磁兼容性，國際電工委員會IEC定義EMC為：設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。
電磁兼容 EMC指令CE認證要求所有電氣、電子產品及裝有電氣、電子元件的設備所產生的電磁波發射不得超過規定的限值，以免干擾其它設備的正常運行；同時還必須要具備一定的抗干擾能力，以使產品在正常條件下能正常運行，即：
EMI（Electromagnetic Interference） - 電磁干擾：一個設備或裝置在操作過程中有不利功能的訊號出現，此訊號是不想要且沒意義的，它可能來自外界亦可能來自自己。
EMS（Electromagnetic Susceptibility） - 電磁耐受性：一個設備或裝置在操作過程中不受周圍電磁環境影響的能力。

EMC認證流程

- 提交申請表；
- 技術資料提交：包括產品簡介，安裝使用手冊，技術圖紙，關鍵零部件BoM清單，銘牌設計，主要外購部件CE證書或一致性聲明DoC等；

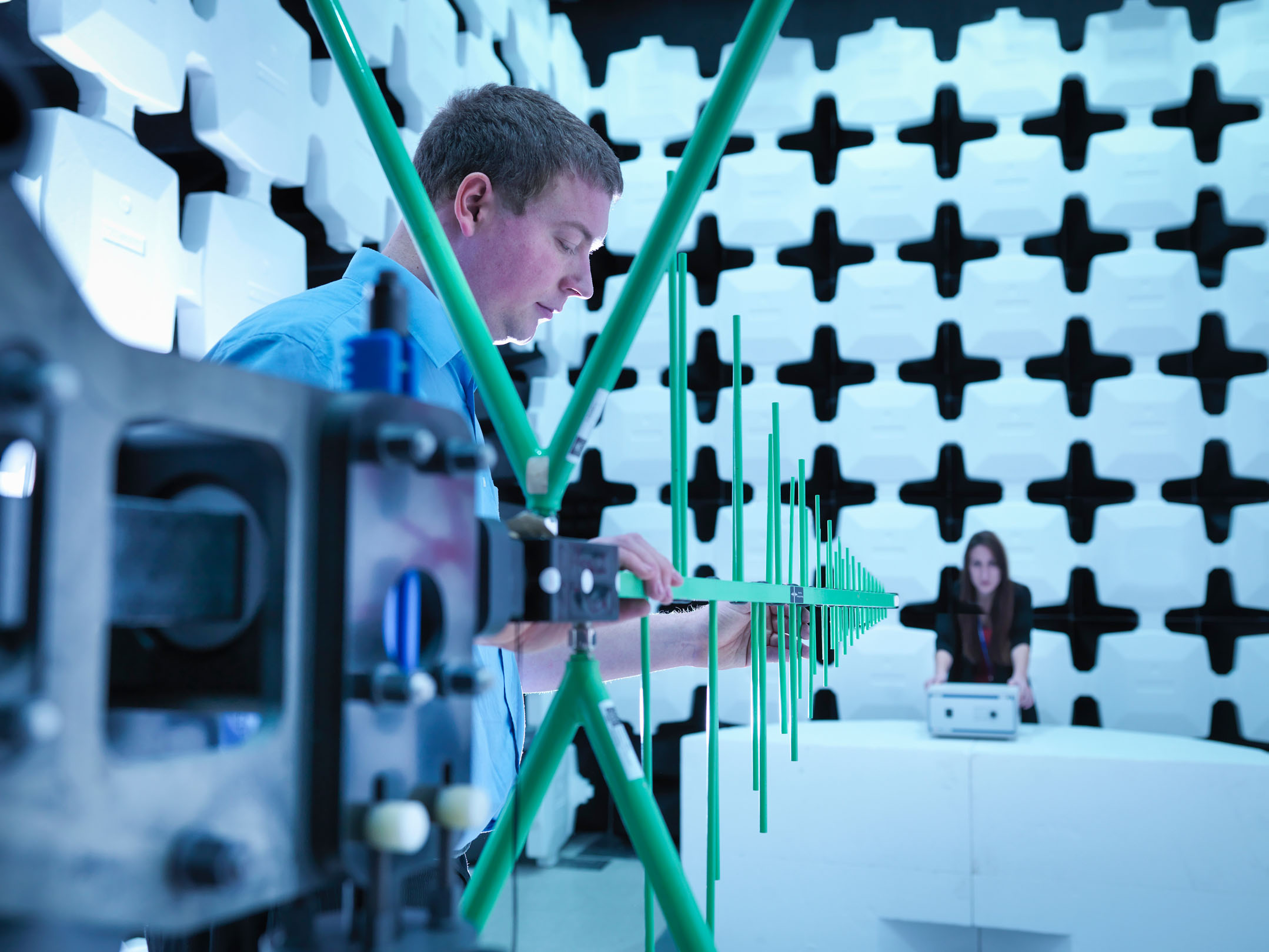

- 樣品檢測（符合EMC指令相關協調標準的測試），EMC測試項目：空間輻射、傳導干擾、功率輻射、磁場輻射、諧波電流、電壓波動和閃爍、喀嚦聲、靜電放電、輻射抗擾度、電快速瞬變脈沖群、浪涌/雷擊、傳導抗擾度、工頻磁場、電壓跌落/中斷、間諧波抗擾度、磁場暴露測試、電磁輻射、電磁輻射抗擾度（電波暗室）、大電流注入、瞬態傳導發射、瞬態傳導抗擾度；
- 技術資料齊全且測試通過后，我司歐盟總部頒發CE證書，即可粘貼CE標識。

EMC認證的部分測試標準

EMI/電磁干擾測試：
 - CE(Conducted Emission)/傳導放射測試：EN 55011
 - RE(Radiated Emission)/輻射放射測試：EN 55011
EMS/電磁耐受性測試：
 - CS(Conducted Susceptibility)/傳導抗擾測試：EN 61000-4-6
 - RS(Radiated Susceptibility)/輻射抗擾測試：EN 61000-4-3
 - ESD(Electrostatic discharge)/靜電抗擾測試：EN 61000-4-2
 - EFT/Burst(Electrical fast transient)/快速瞬時脈沖抗擾測試：EN 61000-4-4
 - PFMF(Power frequency magnetic field)/電源頻率磁場抗擾測試：EN 61000-4-8
 - Surge/雷擊突波抗擾測試：EN 61000-4-5
 - PQF(Voltage dips, interruption and variation)/電壓瞬變抗擾測試：EN61000-4-11

EMC認證的基本技術資料

1. 電器原理圖(主線,線,徑,電機功率,熔斷絲電流或者斷路器都要標出)
2. 控制面版圖(部件圖)
3. 電控柜內部的接線圖,接線端子
4. 電控箱內部布局圖
5. 電器原器件清單(名稱,型號,廠家信息,所用的數量,是否通過CE認證)
6. 說明書(英文版)
7. 產品差異表
8. 測試報告
